L2스위치와 L3스위치의 차이점

               L2 스위치                                                                     L3 스위치
   1) 라우팅 불가능                                                          라우팅 가능
   2) 물리포트에 ip할당 불가                                          물리포트에 ip 할당 가능
   3) L2 link port로만 동작                                             L2, L3 link port 둘다 동작 가능(프레임,패킷 둘다 처리 가능)
   4) STP와 trunk 범위 내에서만 동작                          STP와 trunk 범위 밖에서 동작
   5) Vlan1에만 ip 할당 가능                                        모든 Vlan에 ip할당 가능 (SVI : switch virtual interface)
   6) Vlan들에 대하여 게이트웨이 역활이 제한적     Vlan에 ip를 할당시 vlan들에 대하여 게이트웨이 역활을 함
   7) inter-vlan 구성시 라우터 따로 필요                    inter-vlan 구성시 라우터 필요 없이 자체적으로 처리

2. L3스위치의 인터페이스 종류
  1) routed port (포트에 ip를 할당한 인터페이스)
     - 주로 레이어3 스위치간 연결(트렁크 포트)시 사용함
     - 설정법 : sw(config)# interface fa0/1  ----> routed port로 지정할 인터페이스
                    sw(config)# no switchport  ----> routed port로 활성화
                    sw(config)# ip address 192.168.1.1 255.255.255.0 ---> ip주소 입력

  2) SVI(switch virtual interface : vlan별로 ip를 할당)
     - 주로 머신들의 게이트웨이 역활을 함
     - 설정 법 : sw(config)# vlan 10
                     sw(config)# vlan 20
                     sw(config)# ip routing   ----> 레이어3 라우팅 시작
                     sw(config)# interface vlan 10  ----> vlan 10에 대한 SVI 포트 생성
                     sw(config-if)# ip address 192.168.1.1 255.255.255.0  ----> vlan 10에 ip할당

3. SVI 사용 라우팅시 주의 점
  - sw(config)# ip routing 명령으로 라우팅을 활성화 시켜야 함.
  - OSPF로 라우팅 구성시에는 point to point 토폴로지으로만 구성해야 한다.
  - OSPF로 라우팅 구성시 hello/dead주기는 10초/30초로 기본값으로 설정된다(라우터에서는 10초/40초가 기본값)
  - 인터페이스간 MTU값이 다르면 프로토콜이 다운된다.
  - bandwidth 입력시 Kbit 단위로 입력해야 함
        * 그 외 L3 스위치 라우팅의 설정은 라우터와 같다

4. L3 스위치를 사용한 VLAN 라우팅
   서로 다른 VLAN끼리 통신을 하기 위해서는 라우터를 거쳐야만 통신이 가능하다. 스위치의 트렁크 구성과 라우터의 서브인터페이스를 활용하는데, 이것을 inter-vlan이라고 한다.

   그런데 라우터 없이 L3스위치를 이용하면 다른 네트워크나 다른 vlan끼리도 라우터를 거치지 않고통신을 가능하게 해준다.

 원래 L2 스위치에는 MAC어드레스가 없다 (VLAN 1에 하나만 존재함). 그래서 다른 네트워크 끼리는 라우터를 거치지 않고는 통신이 불가능하다.

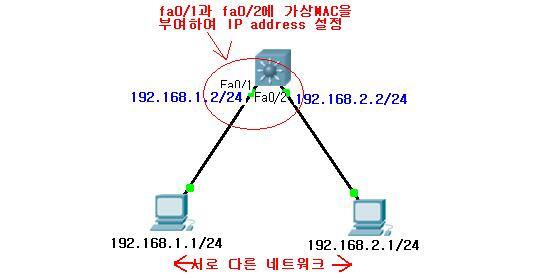

 그러나 L3스위치에는 위 그림과 같이 포트에 가상 mac adress를 부여하여, IP를 입력할 수 있다. 그래서 한 스위치에서 다른 네트워크끼리 통신이 가능하다(마치 라우터 처럼 동작...)

  - 라우팅이 가능한 L3스위치 : 3550, 3560, 3570


  - L3스위치 라우팅 설정 방법
     1) 라우팅 활성화 :  sw(config-if)# no switchport ---> ip port로 정의되어 자동으로 가상의 MAC이 부여됨
     2) 인터페이스 정의 : sw(config-if)# ip address 192.168.1.2 255.255.255.0  ---> ip 주소 부여
                                  sw(config-if)# no sh   ---> 인터페이스 활성화
